Un levantamiento topográfico con LiDAR no reemplaza a la topografía: la acelera y la completa. En lugar de medir punto por punto, el escáner captura millones de puntos del terreno y de todo lo que hay encima, y el topógrafo decide después qué extraer: curvas de nivel, secciones, bordes, volúmenes o un modelo 3D. En este artículo te explicamos cómo se hace, qué precisión puedes esperar y qué entregables obtienes.
Qué cambia frente a la topografía tradicional
Con estación total o GNSS RTK, el topógrafo decide en campo qué puntos medir. Si luego falta un borde de vereda o una cota, hay que volver. Con LiDAR se captura todo lo visible en el recorrido, y la decisión de qué dibujar se toma en gabinete.
| Aspecto | Topografía punto a punto | Levantamiento con LiDAR |
|---|---|---|
| Datos capturados | Los puntos que se eligieron en campo | Millones de puntos de todo el entorno |
| Volver a campo | Frecuente si faltó un detalle | Rara vez: el dato ya está en la nube |
| Zonas peligrosas o inaccesibles | Hay que acercarse con el prisma o el bastón | Se miden a distancia |
| Entregable | Puntos y plano | Nube de puntos, plano, modelo 3D y volúmenes |
Paso a paso de un levantamiento con LiDAR
- Planificación: se define el área, la precisión requerida y el equipo adecuado (LiDAR terrestre, SLAM, aéreo o GNSS con LiDAR). Si dudas, revisa nuestra guía de escáneres LiDAR.
- Control geodésico: se establecen puntos de control con GNSS RTK o estático, enlazados al sistema de coordenadas del proyecto.
- Captura: se recorre el área caminando, en vehículo o en dron, cuidando cubrir todas las superficies de interés.
- Procesamiento: se calcula la trayectoria, se georreferencia la nube y se limpian ruidos (personas, vehículos, vegetación no deseada).
- Clasificación: se separan suelo, vegetación, edificaciones y otros elementos.
- Extracción de entregables: curvas de nivel, MDT, secciones, bordes, volúmenes y planos en CAD.
- Control de calidad: se comparan puntos de chequeo medidos de forma independiente con la nube.
¿Qué precisión tiene un levantamiento con LiDAR?
Depende del equipo, del control y de la distancia de medición. Como referencia, el fabricante CHCNAV indica para el ViLi i100 0,8 cm de precisión horizontal con RTK y alrededor de 5 cm hasta 20 m en zonas sin señal GNSS, con un LiDAR de 1,5 cm de precisión. Para escáneres SLAM como el RS10, el fabricante declara una precisión relativa menor a 1 cm.
Lo importante no es solo el número de la ficha, sino demostrar la precisión: por eso todo levantamiento serio incluye puntos de chequeo y un reporte de control de calidad.
Entregables que puedes obtener
- Nube de puntos en .LAS o .LAZ, compatible con AutoCAD Civil 3D, CloudCompare y otros programas.
- Modelo Digital de Terreno (MDT) y curvas de nivel.
- Secciones transversales y perfiles para vías, canales y taludes.
- Planos en CAD con bordes, estructuras y detalles.
- Volúmenes de cortes, rellenos y acopios. Ver cálculo de volúmenes con LiDAR.
- Modelos 3D y as-built para BIM.
Dónde conviene más el LiDAR
- Zonas urbanas: fachadas, esquinas y veredas donde el GPS diferencial pierde la fijación. Lo explicamos en cómo medir puntos sin señal GNSS.
- Taludes y zonas de riesgo: se miden a distancia, sin exponer al personal.

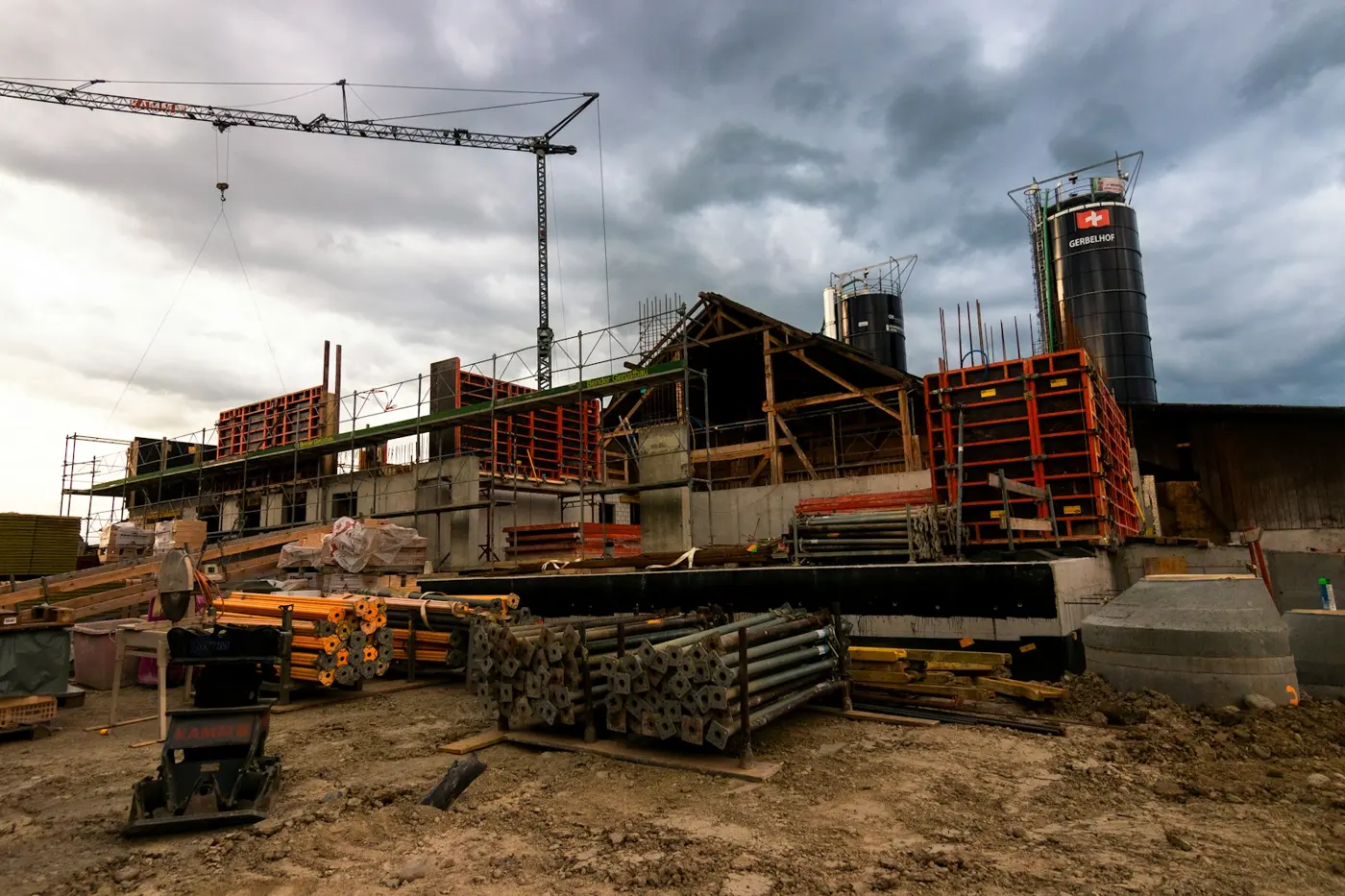

- Obras con avance diario: comparar nubes de distintas fechas muestra el avance real.
- Minería y canteras: tajos, acopios y labores. Mira LiDAR en minería.
Con LiDAR, la pregunta deja de ser qué puntos medir y pasa a ser qué información necesita el proyecto.
Tipos de levantamiento LiDAR: ¿cuál necesita tu proyecto?
No todos los levantamientos LiDAR son iguales. El equipo se elige según el tamaño del área, el tipo de terreno, la precisión exigida y si hay o no señal GNSS.
| Tipo | Cómo se captura | Ideal para | Ejemplo de equipo |
|---|---|---|---|

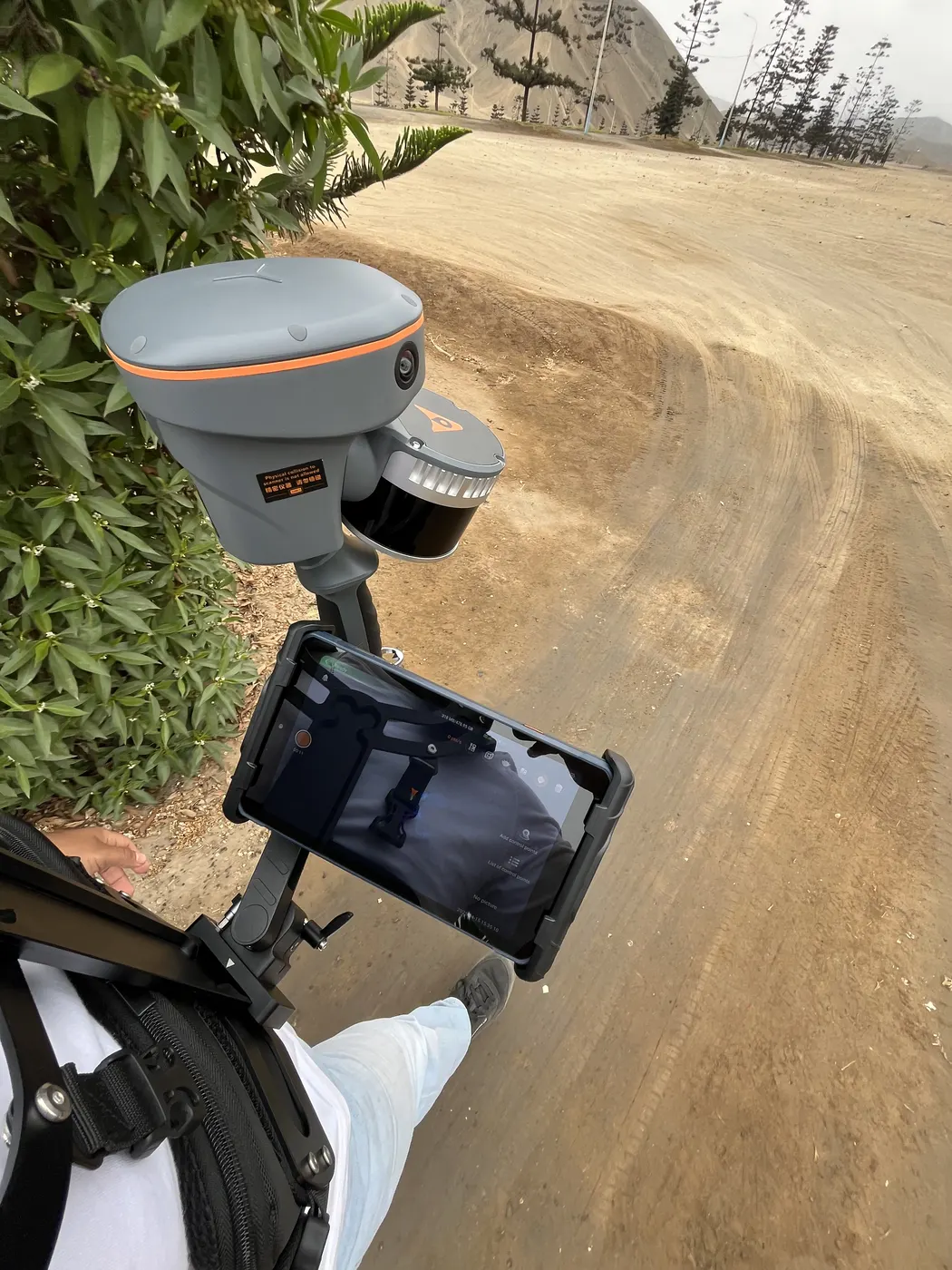

| GNSS con LiDAR | Bastón topográfico con RTK y escáner integrado | Topografía urbana, vías, fachadas y obras: el mismo equipo mide puntos y escanea | CHCNAV ViLi i100 |
| LiDAR SLAM (portátil) | Se camina con el escáner; se ubica sin GNSS | Interiores, túneles, minería subterránea, edificios y zonas sin señal | RS10 · RS7 |
| LiDAR aéreo (dron) | Sensor LiDAR montado en un dron con IMU y GNSS | Grandes extensiones, terrenos con vegetación, corredores y minería a tajo abierto | AlphaAir 6 en X500 |
| Escáner láser estático | Estaciones fijas sobre trípode | Detalle arquitectónico y estructural de muy alta densidad | Ver levantamiento arquitectónico 3D |
Si tu proyecto abarca muchas hectáreas o tiene vegetación, revisa nuestra guía de topografía con dron LiDAR. Si trabajas en interiores o túneles, la opción es el LiDAR SLAM.
Levantamiento LiDAR vs. estación total y GNSS RTK
El LiDAR no compite con la estación total ni con el GNSS: los complementa. Los puntos de control y de chequeo se siguen midiendo con GNSS RTK o estático, y el LiDAR aporta la densidad y el detalle. La combinación más eficiente es medir el control con GNSS y capturar el resto con LiDAR. Si quieres comparar los tres métodos a fondo, lee GNSS RTK vs. estación total vs. GNSS con LiDAR.
- Estación total: máxima precisión puntual, pero lenta en áreas grandes o con mucho detalle.
- GNSS RTK: rápido en campo abierto, pero pierde la fijación junto a edificios, árboles o taludes.
- LiDAR: captura todo el entorno en un solo recorrido y permite extraer información después, en gabinete.
¿Cuánto cuesta un levantamiento LiDAR?
El precio depende principalmente de:
- Área y tipo de terreno: no es lo mismo una calle urbana que una ladera con vegetación.
- Tipo de equipo: terrestre, SLAM o aéreo.
- Precisión y densidad exigidas, y la cantidad de puntos de control.
- Entregables: solo nube de puntos, o además MDT, curvas, secciones, planos CAD y volúmenes.
- Logística: distancia, accesos y permisos.
Lo explicamos con más detalle en precio de un levantamiento LiDAR.
Qué pedir al contratar un servicio de levantamiento LiDAR
Para comparar propuestas en igualdad de condiciones, pide que el proveedor indique:
- Equipo y método de captura (terrestre, SLAM o aéreo).
- Sistema de coordenadas y cómo se amarra a la red geodésica (puntos de control).
- Precisión esperada y cómo se demostrará (puntos de chequeo y reporte de control de calidad).
- Densidad de puntos y formato de entrega (LAS o LAZ).
- Lista de entregables y plazo.
Si eres una entidad o empresa que licita el servicio, usa nuestra guía de términos de referencia para levantamiento LiDAR.
Preguntas frecuentes sobre levantamiento LiDAR
¿Qué es un levantamiento LiDAR?
Es un levantamiento topográfico en el que un escáner láser mide millones de puntos del terreno y de todo lo que hay sobre él. El resultado es una nube de puntos georreferenciada de la que se extraen planos, curvas de nivel, secciones y volúmenes.
¿El LiDAR reemplaza a la estación total?
No del todo. Se complementan: el control se mide con GNSS o estación total y el LiDAR captura el detalle de forma masiva y rápida.
¿Cuánto tiempo toma un levantamiento LiDAR?
La captura suele ser mucho más rápida que con métodos punto a punto; el tiempo total depende del área, del equipo y del procesamiento de los entregables.
¿En qué formato se entrega la nube de puntos?
Normalmente en LAS o LAZ, compatibles con AutoCAD Civil 3D, CloudCompare y la mayoría de programas de topografía y BIM. Los planos se entregan en DWG o DXF.
¿Cómo empezar?
Si tu empresa ya trabaja con GNSS RTK, el paso más natural es un GNSS con LiDAR integrado como el CHCNAV ViLi i100: sigues trabajando como siempre y sumas el escaneo cuando lo necesitas. En Verdi lo entregamos con capacitación incluida y soporte en Perú.
