Un levantamiento arquitectónico documenta la geometría y distribución de un edificio existente para remodelar, ampliar o comprobar lo construido. Con escáner láser 3D puedes registrar superficies visibles y usarlas como base de planos y modelos BIM, siempre que definas el alcance y sus controles antes de empezar.
Qué debe resolver tu levantamiento arquitectónico
Para un arquitecto, conocer dimensiones, desniveles y encuentros evita diseñar sobre planos desactualizados. Una inmobiliaria puede necesitar verificar áreas y distribución; una constructora, coordinar la intervención con instalaciones existentes. El entregable cambia según la decisión: una planta general no contiene los mismos detalles que un modelo para coordinación.
Comienza identificando los ambientes, niveles, fachadas y elementos que deben representarse. Señala si el edificio estará ocupado y qué zonas tienen acceso restringido. Una visita inicial permite reconocer recorridos, obstáculos y necesidades de apoyo; también ayuda a separar lo observable de lo que requeriría exploraciones adicionales.
Remodelación, ampliación y documentación as-built
En remodelaciones, la geometría capturada permite revisar circulaciones, alturas libres y encuentros con lo existente. Para ampliaciones, ayuda a relacionar niveles y conexiones. En documentación as-built mediante escaneo láser, define la fecha y etapa de obra: cualquier cambio posterior necesita actualizarse o declararse por separado.
Patrimonio y saneamiento
En patrimonio, acuerda qué molduras, deformaciones y detalles deben conservarse en la representación. Un modelo simplificado puede omitir rasgos necesarios para estudiar o intervenir el inmueble. Para saneamiento, solicita los planos y mediciones requeridos por el expediente; el escaneo aporta información geométrica y no resuelve por sí mismo la situación jurídica.
Por qué utilizar escáner láser 3D
La captura de muchas superficies en un recorrido facilita consultar dimensiones después del campo y relacionar ambientes complejos. Puede reducir visitas para mediciones adicionales si la cobertura inicial fue bien planificada. No obstante, mobiliario, puertas cerradas y ocupantes generan oclusiones; la nube registra lo observado, no todo lo que existe.
La completitud se evalúa respecto del alcance acordado. Si una instalación queda dentro de un muro o sobre un cielo raso cerrado, no debes asumir que aparecerá en la nube. Define cómo se identificarán zonas inaccesibles y qué información complementaria se utilizará, distinguiendo medición directa de interpretación.
Flujo de trabajo: del recorrido a los planos
Visita y planificación del escaneo
Entrega los planos disponibles, fotografías, listado de ambientes y objetivo del proyecto. Acuerda horarios, acompañamiento y acceso a escaleras, azoteas y cuartos técnicos. Define el sistema de coordenadas, las referencias de nivel y la relación entre interior y exterior antes de capturar sectores por separado.
Captura SLAM con RS7 y RS10

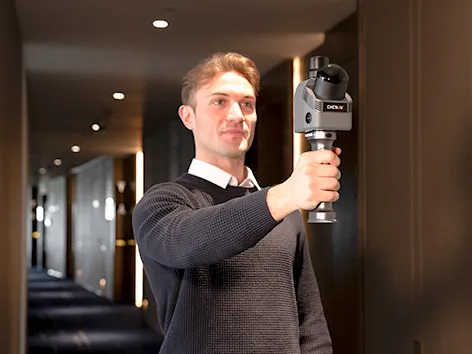

El CHCNAV RS7 trabaja sin GNSS en interiores y permite cerrar el circuito al volver al inicio. Planifica recorridos conectados y revisa pasillos repetitivos o espacios con pocas referencias geométricas. El cierre ayuda al procesamiento, pero no sustituye los controles ni garantiza por sí solo el cumplimiento de tolerancias.
Para exteriores y transiciones, el CHCNAV RS10 combina SLAM con GNSS RTK. La selección debe considerar el entorno y la calidad necesaria, no únicamente el nombre del equipo. Prevé capturas complementarias donde una sola trayectoria deje caras ocultas o conexiones insuficientes entre niveles.
Registro, limpieza y comprobación
El registro relaciona las capturas dentro de una referencia común. Después se revisan alineamientos, duplicaciones, objetos móviles y vacíos. Comprueba encuentros entre pisos, escaleras y fachadas mediante referencias o mediciones independientes; un error de conexión puede afectar planos de varios niveles aunque cada ambiente parezca coherente.
Solicita que el informe identifique cobertura, método de control y diferencias obtenidas. Los resultados deben evaluarse según la tolerancia del proyecto. Una nube densa y visualmente atractiva puede contener desajustes, y la limpieza no debe eliminar irregularidades reales que el trabajo deba documentar.
De la nube al dibujo o modelo
Las plantas, cortes y elevaciones requieren interpretar y representar la geometría. El flujo de Scan to BIM con nube de puntos incorpora modelado, clasificación de elementos y revisión. No es una conversión automática que produzca un modelo completo al terminar el escaneo.
Entregables que debes especificar
| Producto | Qué definir | Cómo revisarlo |
|---|---|---|
| Plantas | Niveles, ambientes, cotas y elementos visibles | Correspondencia con la nube y nomenclatura |
| Cortes y elevaciones | Ubicación, orientación y detalle requerido | Alturas, encuentros y continuidad entre niveles |
| Detalles | Componentes concretos y escala de representación | Cobertura suficiente y geometría observable |
| Nube E57 o proyecto RCP | Formato, referencia y organización de archivos | Apertura, dependencias y cobertura |
| Modelo Revit | Versión, categorías, LOD e información acordada | Coherencia geométrica y elementos incluidos |
Los equipos citados permiten entregar nubes en E57 o LAS según el flujo. Si necesitas RCP, acuerda la preparación del proyecto en el software correspondiente y la entrega de sus archivos asociados. Un archivo de proyecto sin sus dependencias puede impedir que el receptor visualice la nube.
Para Revit, define el LOD por elementos y uso previsto, además de la información requerida. Establece cómo se representarán muros irregulares, inclinaciones y componentes parcialmente ocultos. La denominación del nivel de desarrollo no reemplaza una lista clara de categorías, tolerancias y exclusiones.
La nube conserva evidencia de las superficies medidas; los planos y el modelo deben indicar cómo esa evidencia se interpreta y representa.
Cómo comparar propuestas y organizar la entrega
- Identifica área, niveles, fachadas, accesos y horarios de captura.
- Enumera planos, cortes, detalles y categorías BIM requeridas.
- Acuerda referencia, tolerancias, controles y tratamiento de zonas ocultas.
- Define versiones, archivos editables y responsables de revisión.
- Separa captura, procesamiento, modelado y atención de observaciones.
La cotización depende de complejidad, accesibilidad y detalle, además del área. Revisa los factores del escaneo láser 3D y su precio en Perú y el alcance del servicio de levantamiento LiDAR. Solicita una muestra de entrega para comprobar el criterio de representación antes de modelar todo.
Acuerda hitos separados para revisar nube, planos y modelo. Así puedes detectar omisiones tempranas y resolverlas antes de coordinar especialidades. El cierre debe incluir archivos comprobados, informe y relación de limitaciones, con una versión final claramente identificada para su uso por el equipo.
Preguntas frecuentes
¿El escaneo incluye automáticamente un modelo Revit?
No. Debes contratar el modelado y definir versión, categorías, LOD, información y criterios de revisión. La nube de puntos es una base de trabajo, no un modelo BIM terminado.
¿Se pueden medir instalaciones ocultas dentro de muros?
El escaneo registra superficies visibles. Las instalaciones ocultas requieren antecedentes o inspecciones complementarias; el modelo debe distinguir lo medido de lo inferido o no comprobado.
¿Se puede trabajar en un edificio ocupado?
Es posible si se coordinan accesos, horarios y condiciones de captura. Personas, muebles y puertas cerradas pueden limitar la cobertura y requerir recorridos complementarios.
¿Qué determina el plazo del levantamiento?
Influyen área, niveles, complejidad, accesos y entregables. El cronograma debe contemplar captura, registro, control, dibujo o modelado y revisión de observaciones.
¿Necesitas planos o BIM de un edificio existente?
Comparte con Verdi la ubicación, los niveles, los accesos y los entregables que requiere tu intervención para cotizar el levantamiento arquitectónico.
