Qué resuelve
Fotogrametría precisa sin depender de tantos puntos de control
Con el módulo RTK, cada foto queda georreferenciada con precisión centimétrica. Se conecta a redes NTRIP o a tu propia base GNSS, lo que reduce los puntos de control en campo y acelera el procesamiento.

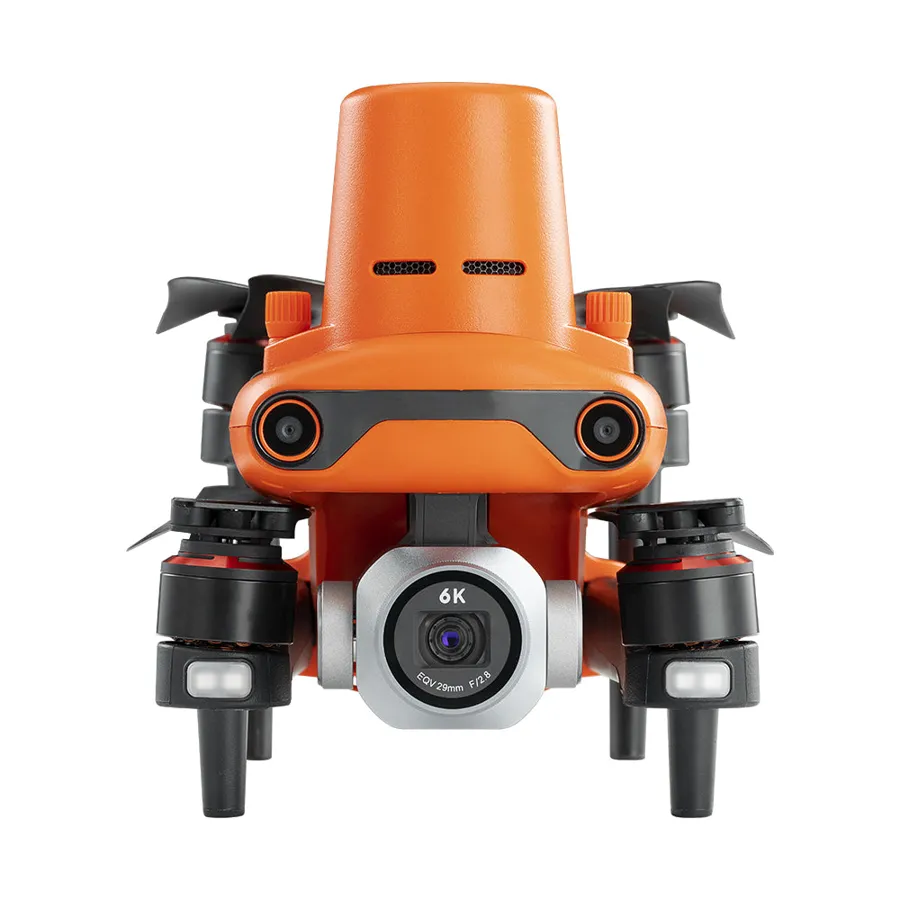

- Cámara de 1″ con video 6K y fotos de 20 MP
- RTK compatible con NTRIP y bases GNSS
- Detección de obstáculos en 360°

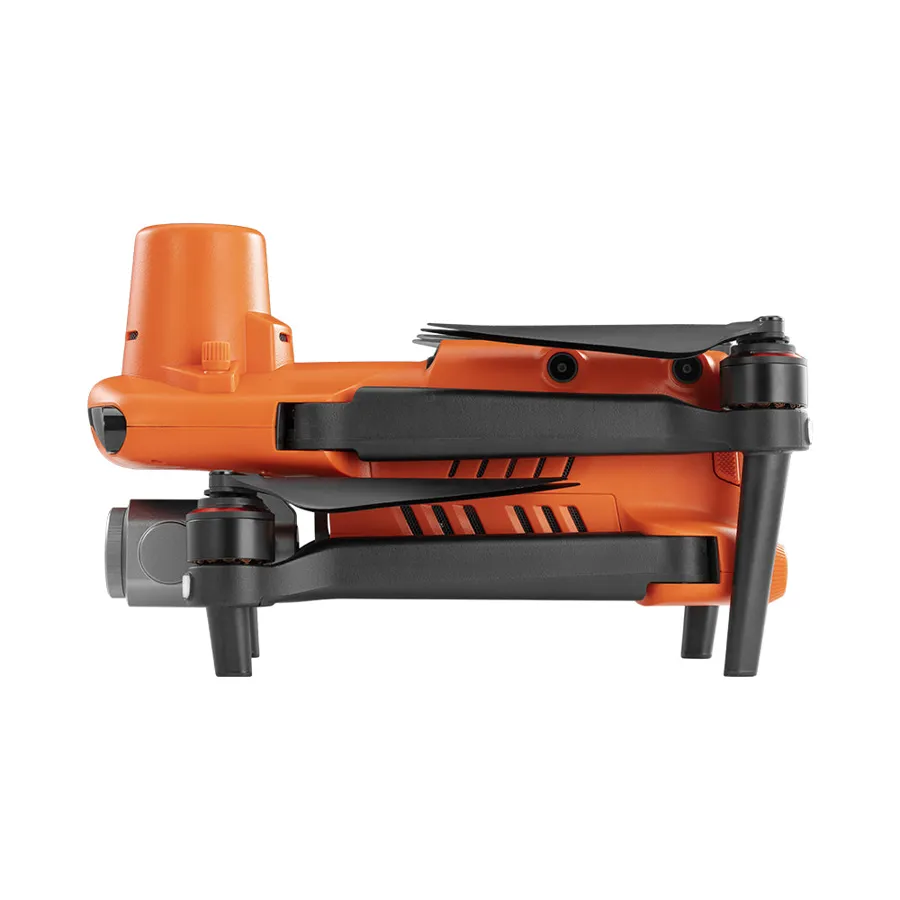

- Plegable: cabe en un estuche de mano
El equipo

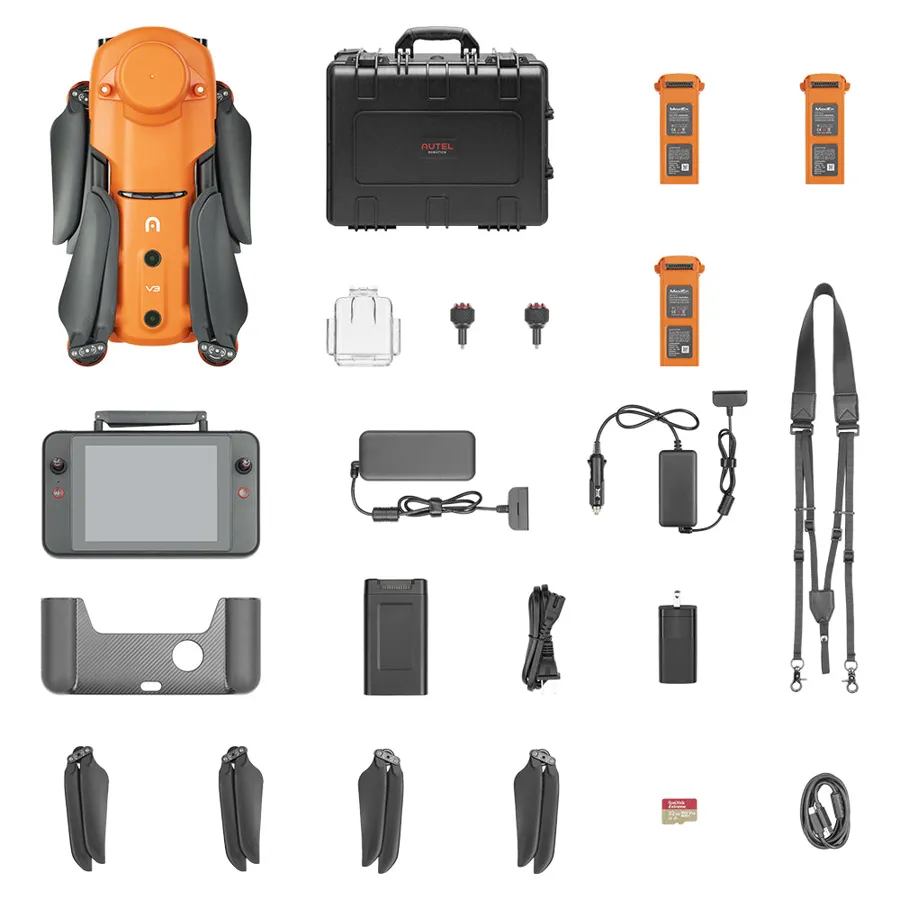

Así es el EVO II Pro RTK
Aplicaciones
Dónde trabaja
Topografía con dron
Ortomosaicos, curvas de nivel y modelos de elevación.
Movimiento de tierras
Cálculo de volúmenes de cortes, rellenos y acopios.
Estudios ambientales
Cartografía actualizada para línea base y área de influencia.
Ficha técnica
Especificaciones del EVO II Pro RTK
| Cámara | Sensor CMOS de 1″ · video 6K · 20 MP |
| Apertura | f/2.8 a f/11 |
| ISO | Hasta 12.800 |
| Precisión RTK | 1 cm + 1 ppm H · 1,5 cm + 1 ppm V |
| Correcciones | NTRIP o base GNSS · compatible con PPK |
| Detección de obstáculos | 360° · 19 grupos de sensores |
| Transmisión | Tribanda 2,4 / 5,8 GHz / 900 MHz · hasta 9 km (FCC) / 5 km (CE) sin obstáculos |
| Control | Smart Controller V3 |
| Tiempo de vuelo | Hasta 38 min (versión V3, según Autel) |
| Velocidad máxima | 45 mph (≈ 72 km/h) |
Especificaciones publicadas por el fabricante. Pueden cambiar sin previo aviso; confírmalas en tu cotización.
Georreferenciación en campo
RTK, PPK o puntos de control: cómo trabajar con el EVO II Pro RTK
Elige el método de posicionamiento según la disponibilidad de correcciones y las exigencias del levantamiento. RTK y PPK ayudan a georreferenciar las imágenes; los puntos de control permiten ajustar el modelo y los puntos de verificación independientes comprueban el resultado.
- RTK por NTRIP: recibe correcciones en tiempo real mediante una conexión a internet. Antes de iniciar la captura, revisa la configuración del servicio y confirma que la solución RTK sea fija.
- RTK con base GNSS: utiliza una base propia y un enlace de correcciones compatible. Verifica las coordenadas de la base y su correspondencia con el sistema de referencia del proyecto.
- PPK como respaldo: el fabricante indica compatibilidad con PPK cuando no hay enlace de correcciones. Prepara el registro de observaciones y comprueba los archivos y el procedimiento necesarios antes de volar.
- Control y verificación: incorpora puntos de control cuando el proyecto lo requiera y conserva siempre puntos de verificación independientes, distribuidos en el área y excluidos del ajuste fotogramétrico.
Flujo de trabajo
Del plan de vuelo al entregable
Planificación
Delimita el área y define el GSD según el detalle que necesitas representar. Establece la altura y los traslapes considerando el relieve, los obstáculos y la cobertura de las imágenes. Define el sistema de coordenadas, el método de correcciones y la ubicación de los puntos de verificación antes de salir a campo.
Vuelo y control
Confirma el estado RTK fijo y supervisa la continuidad de las correcciones durante la captura. Registra cualquier incidencia y revisa cobertura, nitidez y exposición antes de retirarte. Mide los puntos de verificación de forma independiente y conserva sus coordenadas para evaluar el resultado del procesamiento.
Procesamiento y entregables
Procesa las imágenes en software fotogramétrico como Agisoft Metashape o Pix4D. Genera el ortomosaico y el MDS; para obtener un MDT, clasifica el terreno y revisa dónde existe información suficiente del suelo. Prepara curvas de nivel y volúmenes según el alcance, y verifica los errores antes de entregar.
Comparativa
¿EVO II Pro RTK, X500 o WingtraRAY?
EVO II Pro RTK
Portátil y plegable, cabe en un estuche de mano. Su cámara con sensor CMOS de 1″ y 20 MP lo hace ideal para obras, canteras y áreas medianas. Es el más simple de desplegar de esta selección cuando buscas un equipo compacto para fotogrametría y seguimiento de obra.
CHCNAV X500
Plataforma de carga con capacidad de hasta 5 kg y 3 sensores, con opciones como el LiDAR AlphaAir 6. Considéralo cuando hay vegetación o necesitas LiDAR; evalúa la captura del terreno según la cobertura vegetal y las condiciones del proyecto.
Conoce el CHCNAV X500WingtraRAY
Plataforma VTOL para grandes extensiones, con cobertura de hasta 550 ha por vuelo y operación hasta 5.000 m s. n. m. Evalúala cuando la superficie por levantar hace prioritario cubrir más terreno por misión, considerando las condiciones de vuelo y el detalle requerido.
Conoce el WingtraRAYPreguntas frecuentes
Sobre el Autel EVO II Pro RTK
¿Qué precisión RTK ofrece el Autel EVO II Pro RTK?
La precisión RTK indicada es de 1 cm + 1 ppm en horizontal y 1,5 cm + 1 ppm en vertical. Corresponde al posicionamiento RTK y no garantiza por sí sola la precisión del ortomosaico o del modelo del terreno. Comprueba el resultado con puntos de verificación independientes y documenta los errores obtenidos.
¿Necesito puntos de control para trabajar con RTK?
El RTK puede reducir la necesidad de puntos de control, pero debes definir su uso según las exigencias del proyecto, el sistema de coordenadas y las condiciones del levantamiento. Mantén siempre puntos de verificación independientes: no los utilices para ajustar el modelo, porque su función es comprobar la precisión del entregable.
¿El EVO II Pro RTK funciona sin internet?
Puedes trabajar con una base GNSS propia que suministre correcciones mediante un enlace compatible, sin depender de internet. Si no tienes enlace de correcciones durante el vuelo, el fabricante indica compatibilidad con PPK para el posprocesamiento. Antes de salir a campo, confirma el registro de observaciones, los archivos necesarios y la compatibilidad del flujo de procesamiento.
¿Cuál es la autonomía del EVO II Pro RTK?
Según Autel, la versión V3 ofrece hasta 38 min de autonomía. Es un valor máximo de referencia; planifica la misión considerando viento, condiciones de operación y reserva para el retorno. Ajusta la superficie de cada vuelo a la autonomía disponible en campo.
¿Qué software uso para procesar las imágenes?
Puedes usar software fotogramétrico como Agisoft Metashape o Pix4D para generar ortomosaicos, modelos de superficie y otros entregables. Revisa la compatibilidad de tu versión con las imágenes y los datos de posicionamiento. Si trabajas con PPK, resuelve primero ese posprocesamiento e incorpora las posiciones corregidas al flujo fotogramétrico.
