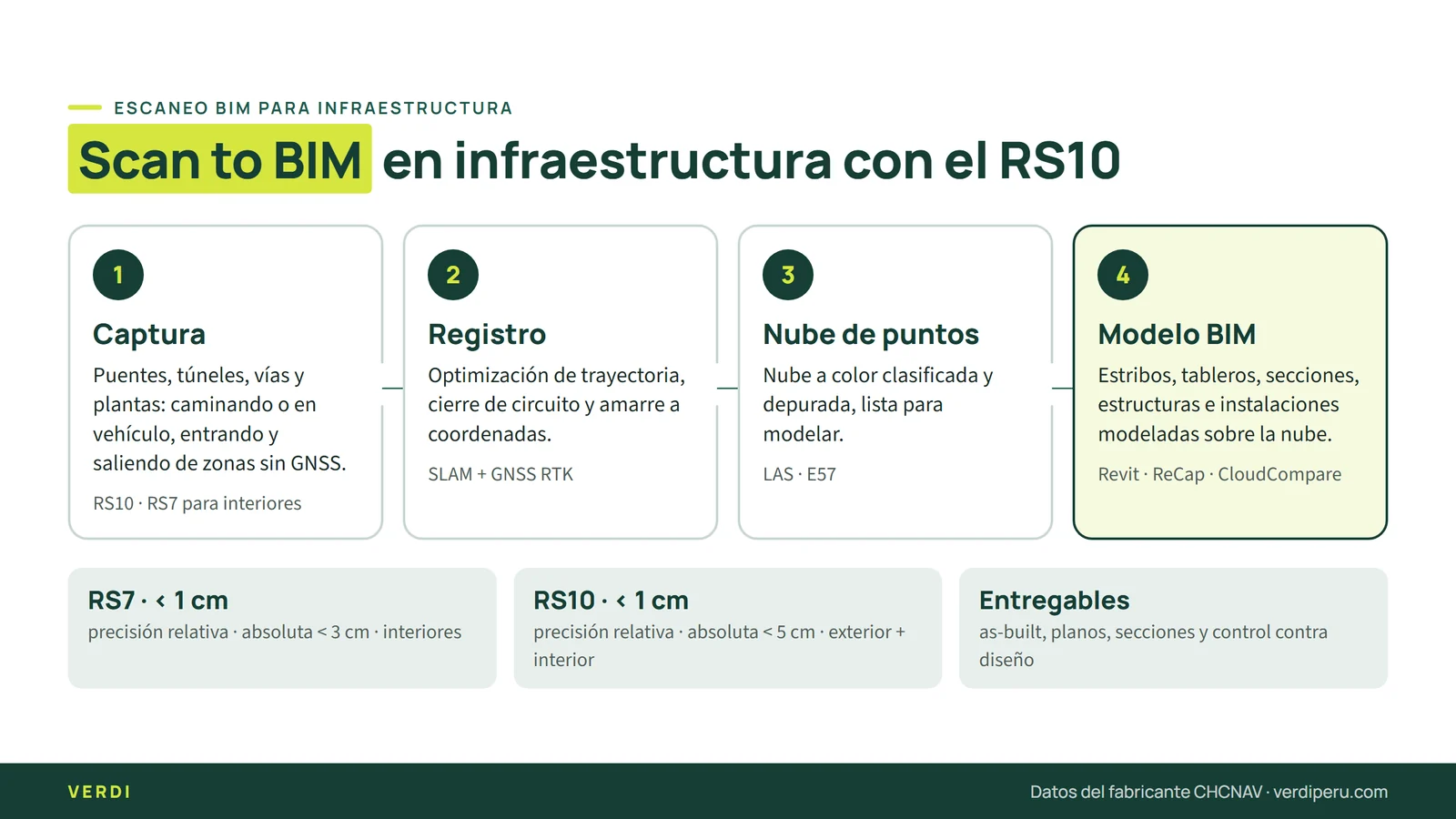

El escaneo BIM infraestructura conecta la geometría existente de puentes, túneles y plantas con un modelo útil para ingeniería. Con el escáner SLAM RS10, el flujo scan to BIM parte de un recorrido georreferenciado y termina en elementos modelados y revisados contra la nube de puntos.
Escaneo BIM infraestructura: define primero el uso del modelo
Antes de levantar, acuerda si el modelo servirá para rehabilitación, coordinación de instalaciones, ampliación o documentación as-built de infraestructura. Cada finalidad exige seleccionar elementos y detalles distintos. Un modelo destinado a ubicar equipos no necesariamente tiene el detalle requerido para diseñar una conexión entre componentes existentes.
Define sistema de coordenadas, unidades, tolerancias, formatos y zonas incluidas. Identifica también qué quedará fuera: componentes ocultos, superficies inaccesibles o información que requiere otra inspección. La nube registra geometría observable; materiales, estado interno y capacidad estructural necesitan evidencia adicional.
El valor del scan to BIM está en la correspondencia comprobada entre infraestructura, nube y modelo.
Qué aporta el escáner SLAM RS10 al recorrido
El CHCNAV RS10 integra SLAM y GNSS RTK. Mantiene la georreferenciación al entrar y salir de zonas sin señal durante el mismo recorrido, una característica relevante al pasar de un acceso abierto a un túnel o una zona cubierta de planta.
La fuente distingue versiones con alcance de 120 o 300 m. Para proyectos que requieran evaluar el alcance de 300 m, confirma esa configuración en la propuesta. El alcance no elimina las sombras detrás de pilares, equipos o muros: debes observar las superficies desde posiciones adecuadas.
El equipo declara precisión absoluta menor de 5 cm horizontal y vertical, y relativa menor de 1 cm. La primera relaciona el levantamiento con su referencia; la segunda describe la consistencia local. No intercambies ambas al definir la aceptación del modelo ni conviertas esos valores en una garantía automática del proyecto.
Las baterías de 60 min intercambiables en caliente ayudan a organizar recorridos continuos. Planifica también accesos, cambios de posición y revisión de cobertura. Si necesitas repasar la técnica, consulta cómo funciona el LiDAR SLAM en túneles e interiores.
Aplicaciones en puentes, túneles, vías, plantas y canales
| Infraestructura | Geometría a documentar | Aplicación del modelo | Revisión de campo |
|---|---|---|---|
| Puentes | Tablero, estribos, pilares y accesos visibles | Base geométrica para rehabilitación y coordinación | Caras ocultas y observación bajo el tablero |
| Túneles | Secciones, revestimiento e instalaciones visibles | Documentación as-built y revisión de espacios disponibles | Continuidad del recorrido y zonas repetitivas |
| Carreteras y calles | Calzada, bordes, veredas y elementos laterales | Modelado del corredor y coordinación de intervenciones | Tráfico, oclusiones y continuidad entre tramos |
| Plantas industriales | Estructuras, equipos y tuberías accesibles a la vista | Coordinación de ampliaciones e instalaciones | Congestión de elementos y accesos autorizados |
| Canales | Secciones visibles, muros, bordes y obras asociadas | Documentación geométrica para mantenimiento | Superficies ocultas por agua o vegetación |
Estos son usos propuestos, no casos ejecutados. En canales, delimita las superficies expuestas que puedes medir: el escaneo terrestre no debe presentarse como levantamiento del fondo sumergido. En puentes y plantas, registra expresamente los sectores sin visibilidad para evitar que el modelo sugiera una cobertura inexistente.
Levantamiento caminando o desde vehículo
Organiza recorridos caminando cuando necesites aproximarte a detalles, pasar entre instalaciones o cubrir accesos estrechos. Para carreteras y calles, evalúa el levantamiento desde vehículo con el montaje y la configuración confirmados por el proveedor. Solicita una prueba representativa antes de fijar el procedimiento y la cobertura esperada.
Combina recorridos generales con observaciones adicionales donde aparezcan vacíos. El desplazamiento continuo no asegura que todas las caras queden capturadas. Coordina el acceso con el responsable de la infraestructura y adapta la secuencia a las condiciones de operación del lugar.
Ubica controles independientes en sectores que permitan revisar el resultado, incluidas las transiciones entre espacios abiertos y cubiertos. La guía de puntos de control y verificación ayuda a distinguir el apoyo al procesamiento de la comprobación final.
De LAS y E57 al modelo de infraestructura
Procesa el recorrido, revisa su continuidad y limpia elementos transitorios antes de modelar. Comprueba unidades y coordenadas al reunir capturas. El RS10 permite entregar nubes en LAS o E57; consulta la explicación de nubes de puntos y formatos para acordar el intercambio con el equipo de diseño.
Después, organiza la nube por sectores y construye los elementos definidos en el alcance. Mantén separados lo medido y lo interpretado. Una tubería parcialmente oculta o una cara inaccesible puede exigir documentación complementaria; no completes su geometría como si hubiera sido observada.
Compara secciones del modelo con la nube y registra desviaciones. Revisa especialmente encuentros, cambios de sección y conexiones entre tramos. Entrega junto al modelo una descripción de cobertura y criterios de revisión, para que otros especialistas sepan qué pueden utilizar con confianza.
Checklist de entrega y complemento para interiores
- Referencia espacial y unidades consistentes entre nube, planos y modelo.
- Cobertura revisada en los elementos incluidos en el alcance.
- Controles independientes y desviaciones documentadas.
- Archivos LAS o E57 abiertos correctamente en el flujo acordado.
- Elementos modelados diferenciados de sectores pendientes o interpretados.
El RS7 puede complementar el trabajo en interiores; conserva el RS10 como eje del levantamiento de infraestructura. Si contratas el flujo completo, define los productos con el equipo de servicios de escaneo y modelado de Verdi, desde captura hasta revisión del as-built.
Preguntas frecuentes
¿Qué aporta el GNSS RTK integrado del RS10?
Permite mantener la georreferenciación al entrar y salir de zonas sin señal durante el mismo recorrido. Esa continuidad facilita integrar exteriores e interiores, pero debe comprobarse mediante controles independientes antes de aceptar el entregable.
¿El RS10 entrega un modelo BIM directamente?
El RS10 proporciona datos para generar nubes en LAS o E57, modelos digitales, secciones y planos. El modelo BIM requiere interpretar la nube, construir los elementos acordados y revisar su correspondencia con la infraestructura medida.
¿Se puede levantar infraestructura caminando o desde vehículo?
Plantea el recorrido caminando para detalles y accesos estrechos, o desde vehículo para tramos accesibles. Confirma con el proveedor la configuración y el montaje del RS10 para el trabajo vehicular, y valida la cobertura mediante una prueba.
¿Qué precisión debo considerar para el proyecto?
La fuente del RS10 declara precisión absoluta menor de 5 cm en horizontal y vertical, y relativa menor de 1 cm. Define la tolerancia del entregable con el cliente y compruébala en campo y durante el modelado.
