El LiDAR para líneas de transmisión permite representar el terreno, las estructuras y la vegetación de un corredor mediante una nube de puntos. Con X500 y AlphaAir 6, el levantamiento debe organizarse alrededor de los elementos que necesitas medir y de los productos que recibirá el equipo de ingeniería.
Qué resolver con LiDAR para líneas de transmisión

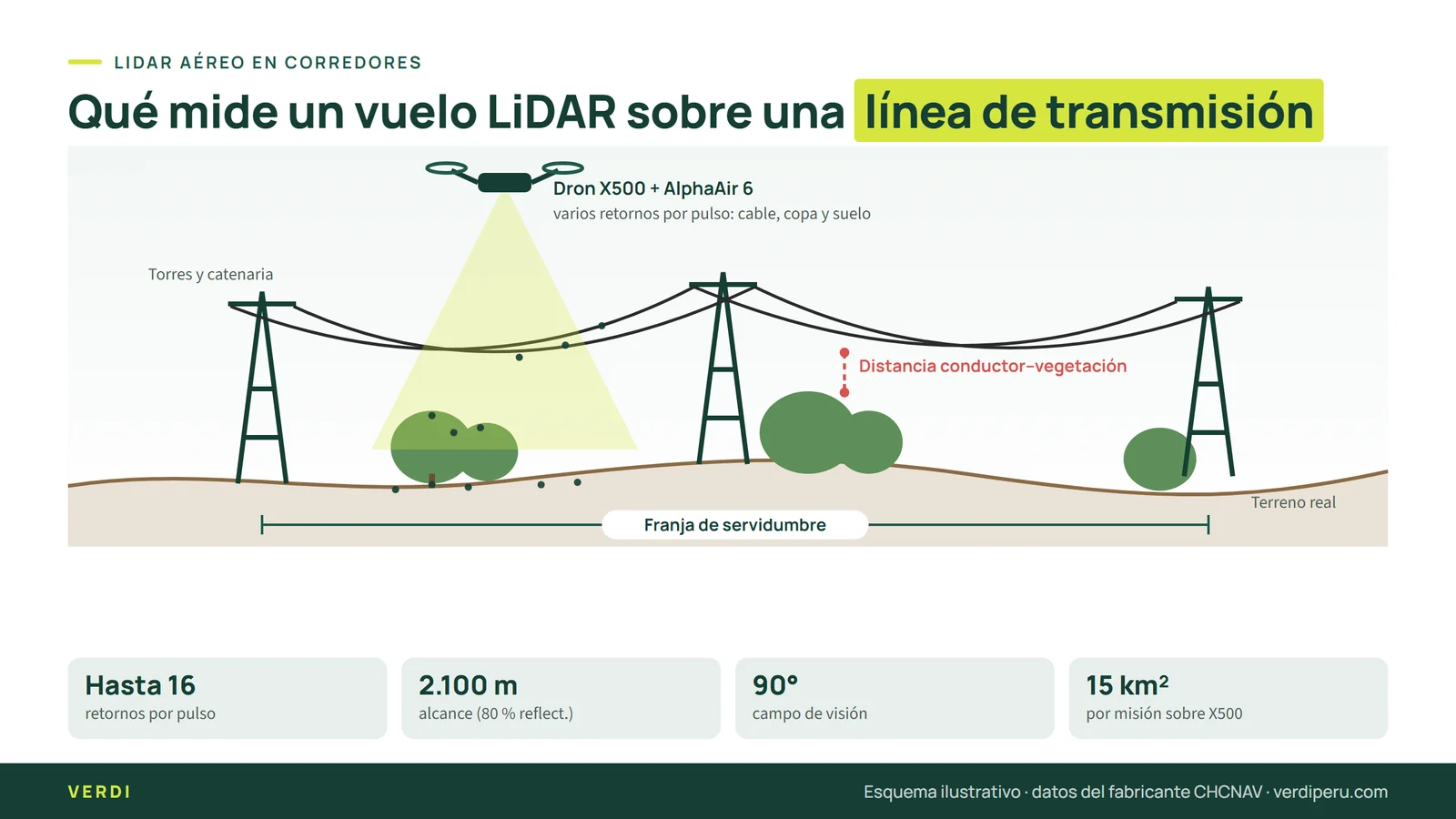

En una línea eléctrica interesa distinguir torres, conductores y obstáculos, además del relieve. La nube puede apoyar la representación de la catenaria y la medición de distancias entre elementos observados. Para que ese análisis sea útil, los conductores deben tener retornos suficientes y una identificación consistente a lo largo del tramo.
La geometría capturada corresponde al momento del vuelo. No representa por sí sola todas las condiciones de temperatura, carga o desplazamiento del conductor. Si el proyecto requiere evaluar distancias de seguridad, el responsable técnico debe definir las condiciones de análisis y los criterios aplicables. Las distancias mínimas las define la normativa eléctrica aplicable, como el Código Nacional de Electricidad, y los criterios del concesionario: el LiDAR entrega la medición y el especialista la compara contra esos valores..
La franja de servidumbre también necesita una delimitación de referencia. El levantamiento describe objetos y terreno; el límite legal debe proceder de la documentación correspondiente. Evita deducirlo únicamente del ancho despejado que se observa en las imágenes.
Qué cambia en un corredor vial
En carreteras, el interés suele estar en el eje, los taludes, las bermas, el drenaje superficial y las conexiones con el terreno adyacente. Los perfiles y secciones dependen de una superficie coherente, con tratamiento explícito de puentes, vegetación y sectores donde el suelo no pudo observarse.
| Aspecto | Línea de transmisión | Carretera |
|---|---|---|
| Objetos prioritarios | Torres, conductores y vegetación cercana | Calzada, taludes y drenaje superficial |
| Producto de análisis | Geometría del vano y distancias a obstáculos | Perfiles, secciones y modelo del terreno |
| Control específico | Continuidad de conductores y separación de clases | Quiebres del terreno y continuidad entre tramos |
| Información complementaria | Límites documentados de servidumbre | Eje y referencias del proyecto vial |
Ambos usos comparten un problema: una buena cobertura del centro no garantiza información suficiente en los bordes. El ancho de captura debe contemplar las laderas, accesos y objetos que intervienen en el análisis, además de un margen para enlazar las pasadas.
Qué aporta el conjunto X500 + AlphaAir 6
El X500 transporta el sensor; el AA6 mide y registra la información LiDAR. La fuente declara para el AlphaAir 6 hasta 2.000.000 puntos por segundo, campo de visión de 90° y hasta 16 retornos por pulso. Son capacidades instrumentales, no garantías de densidad uniforme sobre cada objeto.
El alcance declarado es de 2.100 m con 80 % de reflectividad y 960 m con 10 %. Esos valores no equivalen a una altura recomendable para captar conductores. La fuente indica alturas típicas de vuelo de 100 a 600 m; la selección concreta depende del detalle requerido, el relieve y las condiciones de operación.
Para el AA6 sobre el X500 se indican hasta 50 minutos de vuelo y 15 km² por misión. No conviertas esos máximos directamente en kilómetros de corredor: el ancho, las pasadas adicionales, los giros y los traslados cambian el rendimiento. La ficha del dron X500 permite revisar la plataforma por separado.
Un flujo de trabajo para corredores
1. Definir alcance y referencia
Recibe el trazado, los límites y la lista de productos antes de planificar. Acuerda el sistema de coordenadas y la referencia vertical. Divide el corredor en tramos identificables y define dónde deben enlazarse, para evitar cambios de criterio entre jornadas o equipos.
2. Planificar la geometría de captura
Revisa pendientes, obstáculos y zonas de despegue. Diseña pasadas que observen los objetos prioritarios desde posiciones adecuadas. En una línea, presta atención a la continuidad de los conductores; en una carretera, a las laderas y a las discontinuidades del relieve que podrían quedar ocultas.
No existe una velocidad o un solape universal para todos los corredores. La planificación debe comprobar que la distribución de puntos permite resolver el objeto más exigente. La tasa de emisión del sensor, por sí sola, no expresa cuántos retornos útiles quedarán sobre un cable.
3. Capturar y verificar en campo
- Registra los tramos cubiertos y cualquier interrupción de la misión.
- Comprueba los archivos y la información necesaria para procesar la trayectoria.
- Documenta puntos de verificación independientes y sus referencias.
- Identifica sectores con cobertura insuficiente antes de cerrar la campaña.
4. Procesar, clasificar y revisar
El procesamiento relaciona las mediciones con la trayectoria y permite comprobar el ajuste entre pasadas. Después se clasifican suelo, vegetación y estructuras según el alcance acordado. Las clases automáticas requieren revisión, especialmente cuando ramas, cables o bordes de estructuras presentan geometrías parecidas.
Una nube densa solo es útil para el corredor si conserva los elementos que necesitas medir y demuestra coherencia entre tramos.
Qué entregar y cómo aceptarlo
Acuerda una nube clasificada, modelos y planos que respondan al uso previsto. En carreteras pueden requerirse perfiles y secciones; en líneas, una representación de conductores y obstáculos. El informe debe identificar vacíos, sectores revisados y limitaciones, además de los resultados del control geométrico.
Los formatos y la organización de archivos deben permitir que otro profesional continúe el trabajo. La guía de nubes de puntos y formatos LAS/LAZ explica ese intercambio. Para dimensionar el alcance completo, revisa el levantamiento topográfico con LiDAR y especifica qué productos serán efectivamente revisados por tu equipo.
Preguntas frecuentes
¿El LiDAR permite medir la distancia entre conductor y vegetación?
Sí, cuando ambos elementos están suficientemente representados e identificados en la nube. La medición describe la geometría capturada y requiere criterios de análisis definidos por el responsable técnico.
¿El alcance de 2.100 m define la altura de vuelo?
No. Ese alcance del AA6 corresponde a una reflectividad del 80 %. La altura de trabajo debe elegirse según el detalle requerido, el relieve y las condiciones de operación.
¿Se entrega el mismo modelo para una línea y una carretera?
No necesariamente. Una línea exige conservar e identificar conductores y estructuras; una carretera suele requerir terreno, perfiles y secciones. Los productos deben acordarse antes de capturar.
¿Necesitas levantar un corredor eléctrico o vial?
Comparte el trazado, el ancho de estudio y los entregables para evaluar el trabajo con X500 y AlphaAir 6.
