La batimetría con USV permite medir el fondo de una laguna, reservorio o río mediante un bote de superficie no tripulado equipado con posicionamiento y ecosonda. Para obtener un modelo útil, necesitas vincular cada profundidad con su ubicación y una referencia vertical, además de controlar la cobertura y la calidad del sondeo.
Qué mide la batimetría con USV y qué debes definir

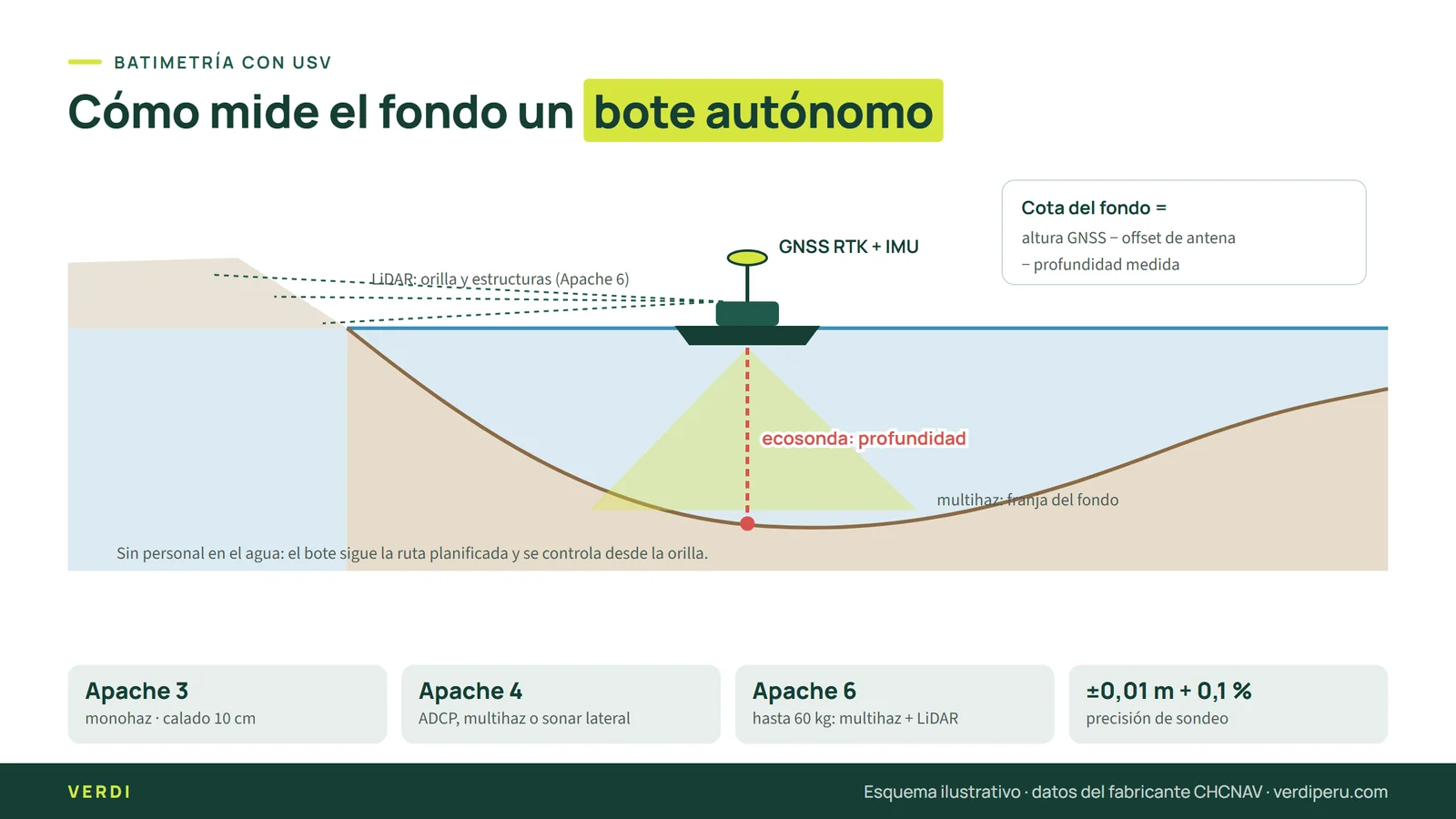

La ecosonda emite una señal acústica y registra su retorno para calcular la distancia al fondo. El GNSS ubica el bote; los desplazamientos entre antena y transductor, la sincronización y el movimiento de la embarcación intervienen en la ubicación final de cada medición.
Antes de escoger equipo, define la pregunta del proyecto: capacidad de almacenamiento, colmatación, secciones de un río o control de dragado. Cada objetivo exige una cobertura distinta. Una superficie interpolada puede verse continua aunque existan espacios entre líneas sin observaciones directas.
Acuerda el sistema de coordenadas, la referencia de alturas, el nivel de agua que se utilizará y los criterios de aceptación. La guía de coordenadas GNSS y alturas ayuda a distinguir conceptos que también afectan a los modelos subacuáticos.
Cómo preparar y ejecutar el levantamiento
Reconocimiento y planificación de líneas
Revisa accesos, zonas de lanzamiento, vegetación flotante, obstáculos, corrientes y posibilidades de recuperación. Traza líneas que cubran el área solicitada y añade recorridos de comprobación que crucen las líneas principales. Ajusta la separación al relieve esperado, al sensor y al detalle requerido.
En aguas someras, considera el espacio necesario para navegar con la carga instalada. El calado del casco no equivale a la profundidad mínima utilizable por la ecosonda: también importan la posición del transductor y las condiciones acústicas. Delimita las zonas que no se puedan medir.
Referencias y comprobaciones antes de navegar
- Comprueba las coordenadas de referencia y el método de posicionamiento que emplearás.
- Registra la geometría entre antena, sensores y línea de agua, incluyendo el calado del transductor.
- Verifica tiempos, unidades, configuración acústica y correcciones por velocidad del sonido según el sistema.
- Define cómo registrarás el nivel del agua y sus variaciones durante la jornada.
- Realiza una comprobación de sondeo y conserva los registros de configuración.
Si utilizas RTK, evalúa la continuidad de las correcciones y el estado de la solución. Puedes revisar las diferencias entre NTRIP y radio UHF para planificar el enlace. La precisión nominal del GNSS representa solo una parte de la incertidumbre del fondo calculado.
Supervisión durante la adquisición
Observa la trayectoria real, la calidad del posicionamiento y la coherencia de los retornos. Burbujas, vegetación sumergida o cambios bruscos del relieve pueden producir registros que requieren revisión. Si detectas huecos o discrepancias, repite las líneas necesarias antes de retirar el equipo.
Un modelo batimétrico confiable necesita profundidades comprobadas y una referencia vertical documentada; la autonomía del bote no sustituye ese control.
Qué configuración Apache corresponde al trabajo
La elección debe partir del sensor y del entregable. Esta comparación resume configuraciones descritas por el fabricante; confirma qué componentes incluye la propuesta y cuáles se integran como carga útil.
| Equipo | Configuración relevante | Criterio de selección |
|---|---|---|
| Apache 3 | Ecosonda monohaz D270 de 200 kHz y rutas autónomas o manuales. | Perfiles del fondo, reservorios, lagunas y control de dragado. |
| Apache 4 | Monohaz integrado; compatible con ADCP y multihaz compacto. | Combinar batimetría con aforo o incorporar otros sensores. |
| Apache 6 | Monohaz integrado y carga útil de hasta 60 kg. | Integrar multihaz, LiDAR y cámaras según el alcance. |
El CHCNAV Apache 3 permite plantear levantamientos monohaz sin asumir cobertura continua entre perfiles. El Apache 4 incorpora opciones para aforo con ADCP: medir profundidad y medir caudal son tareas relacionadas, pero sus procedimientos y resultados son diferentes.
El Apache 6 admite integrar LiDAR y multihaz para levantar orillas, estructuras y fondo en una misma pasada. Esa capacidad depende de instalar los sensores correspondientes y calibrar su integración; no debe interpretarse como una función incluida únicamente por disponer del casco.
Del sondeo al modelo y los volúmenes
En gabinete, conserva los datos originales y revisa posiciones, profundidades y registros de campo. Identifica retornos anómalos con criterios trazables, compara cruces y aplica las correcciones necesarias. Después genera la superficie, limitando la interpolación donde no exista respaldo suficiente.
Para calcular almacenamiento, relaciona el fondo con un nivel de agua definido. Para evaluar colmatación entre campañas, utiliza referencias compatibles y compara áreas efectivamente cubiertas en ambas fechas. Una diferencia también puede revelar cambios de referencia, cobertura o procesamiento, por lo que debe analizarse antes de atribuirla a sedimentos.
Solicita planos de profundidades o cotas, secciones, superficie digital y memoria de procesamiento. El informe debe indicar fecha, referencia vertical, nivel observado, zonas excluidas y controles realizados. Así podrás utilizar los resultados en ingeniería y comparar campañas sin depender únicamente de una imagen coloreada.
Preguntas frecuentes
¿La batimetría con USV mide el espesor de sedimentos?
Mide la superficie del fondo detectada por la ecosonda. Para estimar acumulación puedes comparar campañas compatibles; determinar el espesor total de sedimentos requiere una referencia previa o una investigación complementaria adecuada.
¿Un bote autónomo puede trabajar sin operador?
La navegación por rutas planificadas necesita supervisión. El operador evalúa las condiciones, controla el avance y debe poder intervenir ante obstáculos, cambios de corriente o pérdida de comunicaciones.
¿Monohaz y multihaz entregan la misma cobertura?
No. El monohaz registra profundidades a lo largo de las líneas navegadas; el multihaz cubre una franja. La cobertura efectiva depende del sensor, la profundidad, el diseño de líneas y las condiciones de operación.
¿Qué necesito para calcular el volumen de una laguna?
Necesitas una superficie del fondo, límites bien definidos y un nivel de agua de referencia. También debes conocer la cobertura del levantamiento y cómo se resolvieron las áreas sin mediciones.
¿Necesitas definir un levantamiento batimétrico?
Cuéntanos el área, el acceso y el entregable que necesitas. En Verdi podemos orientarte sobre la configuración USV y el control GNSS para tu proyecto; revisa también nuestros servicios de levantamiento.
