Al revisar coordenadas UTM WGS84 Perú, un desplazamiento entre tu levantamiento y un plano no demuestra por sí solo que el GNSS haya medido mal. Primero compara la referencia geodésica, la zona de proyección, las unidades y las alturas de ambos conjuntos.
Coordenadas UTM WGS84 Perú: una etiqueta incompleta
WGS84 identifica un sistema de referencia geodésico; UTM es una proyección que representa posiciones sobre un plano. Escribir ambos nombres ayuda, pero no documenta toda la configuración. También necesitas la zona, el hemisferio, las unidades y, cuando la precisión y el marco utilizado lo exijan, la realización y la época de las coordenadas.
La latitud y longitud describen posiciones angulares, mientras que este y norte UTM se expresan en unidades lineales. No puedes importar columnas de uno de estos formatos como si fueran del otro. Revisa además el orden de campos: un archivo puede presentar longitud antes de latitud, o norte antes de este.
La referencia contractual puede exigir una definición distinta de la que aparece por defecto en la colectora. Pregunta siempre qué datum y marco pide el cliente o la entidad. En el Perú, el Instituto Geográfico Nacional (IGN) es la autoridad que define la red geodésica oficial, y enlazarte a sus puntos evita discusiones al entregar. Evita presentar la opción denominada WGS84 de un programa como prueba suficiente de cumplimiento institucional.
Zona UTM y hemisferio: revisa la ubicación real

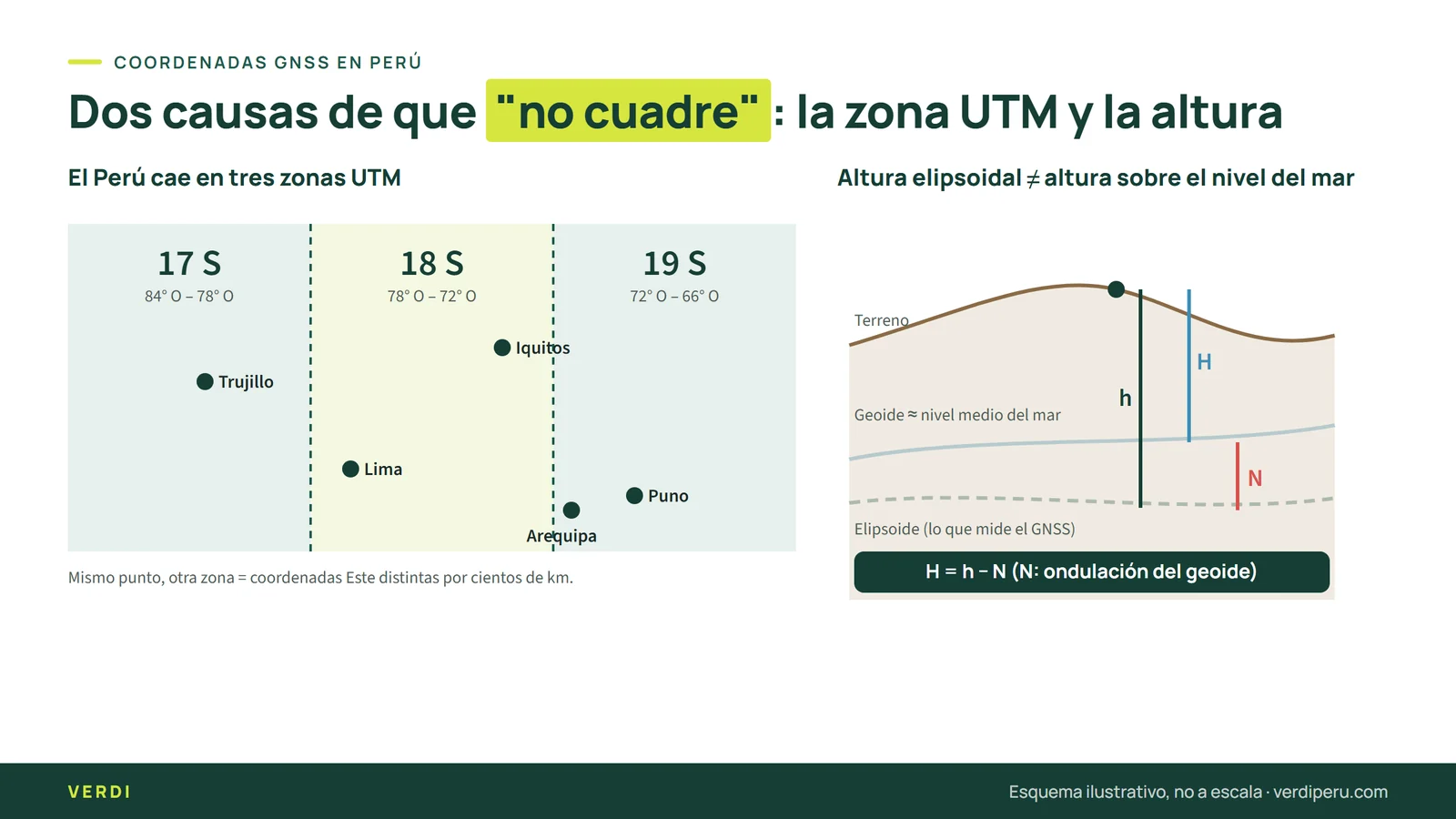

UTM divide el mundo en zonas longitudinales; cambiar de zona cambia la representación plana de una misma posición. En trabajos peruanos encontrarás referencias a las zonas 17, 18 y 19 del hemisferio sur. Por ejemplo, Trujillo cae en la zona 17 S; Lima e Iquitos, en la 18 S; Arequipa y Puno, en la 19 S. Si tu proyecto cruza un límite de zona, acuerda con el cliente una sola zona para todo el proyecto.
No elijas una zona solo porque la empleaste en el proyecto anterior. Localiza el área mediante sus coordenadas geográficas y confirma la proyección requerida. Si el trabajo cruza un límite de zona, acuerda una estrategia con el responsable técnico; unir valores de zonas distintas en una sola capa no produce un plano coherente.
Cuando un software solicita hemisferio, distingue esa opción de las letras de bandas latitudinales que pueden aparecer en otros formatos. Conserva la definición completa del sistema y su identificador, si corresponde. El nombre abreviado de una capa o de un archivo no reemplaza sus metadatos.
| Síntoma | Posible causa | Primera comprobación |
|---|---|---|
| Desplazamiento horizontal general | Datum o coordenada de base diferentes | Referencia de origen y control conocido |
| Ubicación incoherente al importar | Zona, hemisferio u orden de campos | Configuración y columnas del archivo |
| Planta coherente, cotas distintas | Alturas con referencias diferentes | Tipo de altura y modelo aplicado |
| Diferencias variables dentro del área | Transformación local o geometría del plano | Controles distribuidos y residuos |
PSAD56 y WGS84: asignar no es transformar
Un plano antiguo puede estar referido a PSAD56. Asignarle la etiqueta WGS84 modifica cómo el programa interpreta sus números, pero no ejecuta la transformación necesaria. Para transformar debes conocer el sistema original, el sistema de destino y una operación adecuada para la ubicación y precisión requeridas.
No apliques un desplazamiento genérico obtenido de otro lugar. Los parámetros y el método deben tener una procedencia documentada y una aplicación compatible con tu área. Si faltan metadatos, identifica puntos comunes confiables y evalúa la información antes de producir coordenadas que aparenten una certeza inexistente.
Si tu duda comienza en la medición, la explicación de GNSS y GPS diferencial ayuda a distinguir tecnología y referencia. Para comparar métodos de trabajo, consulta RTK, estación total y GNSS con LiDAR.
Altura elipsoidal y ortométrica: no son intercambiables
La altura elipsoidal, h, se mide respecto del elipsoide de referencia. La altura ortométrica, H, se relaciona con el geoide. Su relación habitual es H = h − N, donde N representa la ondulación geoidal con la convención de signo correspondiente. Aplicar esa relación requiere un modelo adecuado y referencias compatibles.
Revisa si la colectora exportó altura elipsoidal o una altura ya corregida. Si el software de oficina vuelve a aplicar el modelo, introducirás una corrección duplicada. También comprueba si el plano usa una referencia vertical local: una cota de obra no necesariamente equivale a una altura ortométrica vinculada a una referencia nacional.
Antes de entregar, confirma en el contrato qué referencia vertical y qué modelo geoidal se aceptan, y déjalos indicados en la memoria descriptiva. No selecciones un archivo de geoide solo porque su nombre menciona Perú. Documenta qué se aplicó y conserva la altura original para poder revisar o reprocesar la conversión.
Antes de corregir una diferencia de cota, comprueba que ambas alturas se refieran a la misma superficie.
Un procedimiento para encontrar dónde aparece el error
- Conserva una copia de los datos originales y sus metadatos.
- Compara las definiciones completas de origen y destino.
- Revisa coordenada de base, altura de antena y configuración de exportación.
- Comprueba un punto conocido antes de transformar todo el levantamiento.
- Evalúa controles distribuidos y separa diferencias horizontales y verticales.
- Documenta la operación aplicada y las limitaciones del resultado.
Si usaste una estación de referencia o correcciones remotas, solicita sus metadatos; no atribuyas automáticamente a la solución la referencia que necesitas. Un error en la coordenada inicial de una base puede trasladarse a los puntos medidos, aunque las distancias relativas parezcan coherentes y el receptor mantenga solución fija.
La ficha del CHCNAV i93 declara RTK de 8 mm + 1 ppm en horizontal y 15 mm + 1 ppm en vertical. Esas especificaciones no corrigen una selección equivocada de datum o altura. Configuración, observación y comprobación son responsabilidades complementarias.
Qué debes incluir en la entrega
Adjunta el sistema horizontal completo, zona y hemisferio, unidades, tipo de altura, modelo geoidal utilizado y época cuando corresponda. Añade la procedencia del control y la transformación aplicada. Si existe una calibración local, documenta sus puntos y residuos para evitar que alguien la interprete como una transformación general.
Entrega una muestra de coordenadas verificadas y explica las diferencias pendientes. Para levantamientos catastrales con GNSS, confirma además los requisitos específicos del expediente. Un archivo que abre correctamente en CAD todavía necesita trazabilidad para poder compararse con otros trabajos.
Preguntas frecuentes
¿WGS84 y UTM significan lo mismo?
No. WGS84 identifica un sistema de referencia geodésico y UTM es una proyección cartográfica; necesitas documentar ambos y especificar zona y hemisferio.
¿Puedo cambiar PSAD56 a WGS84 renombrando la capa?
No. Debes aplicar una transformación adecuada entre sistemas conocidos y comprobar el resultado con referencias confiables. Renombrar la capa no transforma sus coordenadas.
¿Por qué coincide la planta pero no la altura?
Puede haber alturas elipsoidales, ortométricas o locales mezcladas, una corrección geoidal duplicada o un problema de altura de antena. Revisa los metadatos antes de ajustar las cotas.
